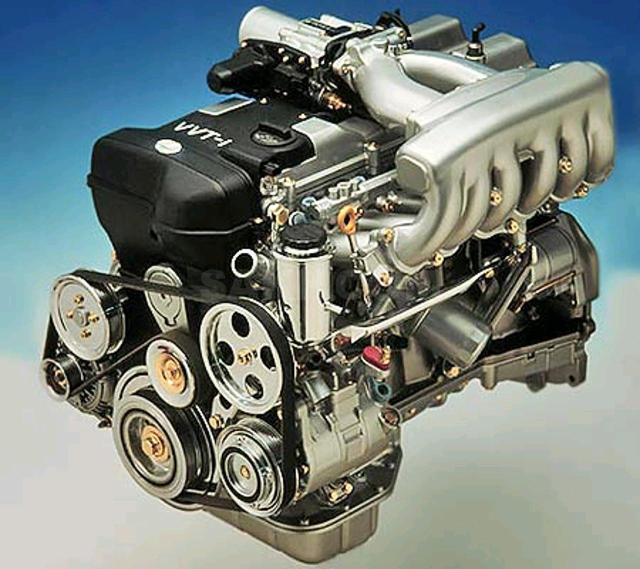

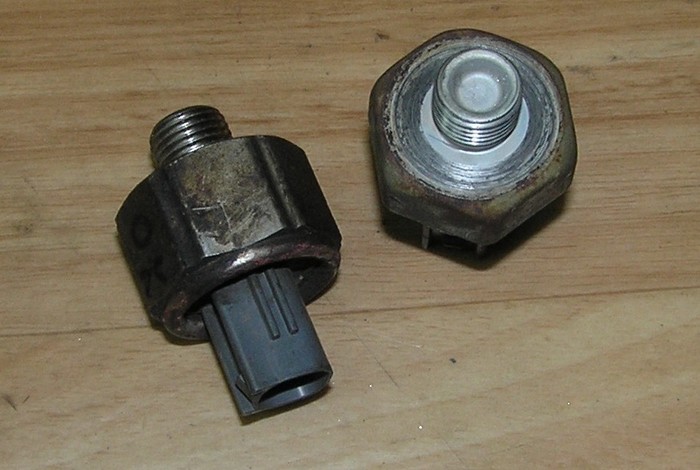

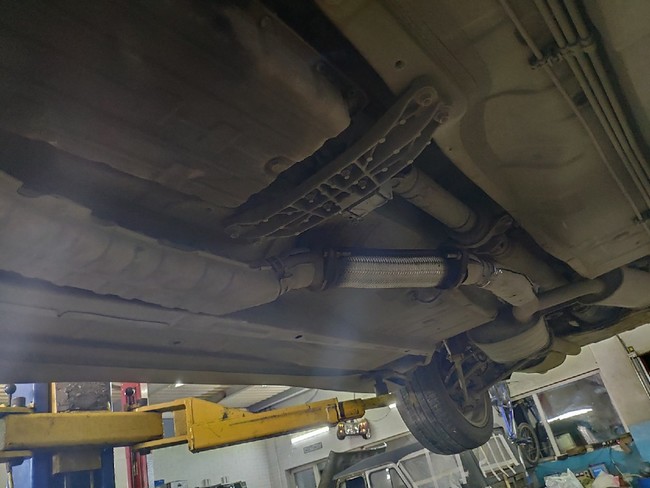

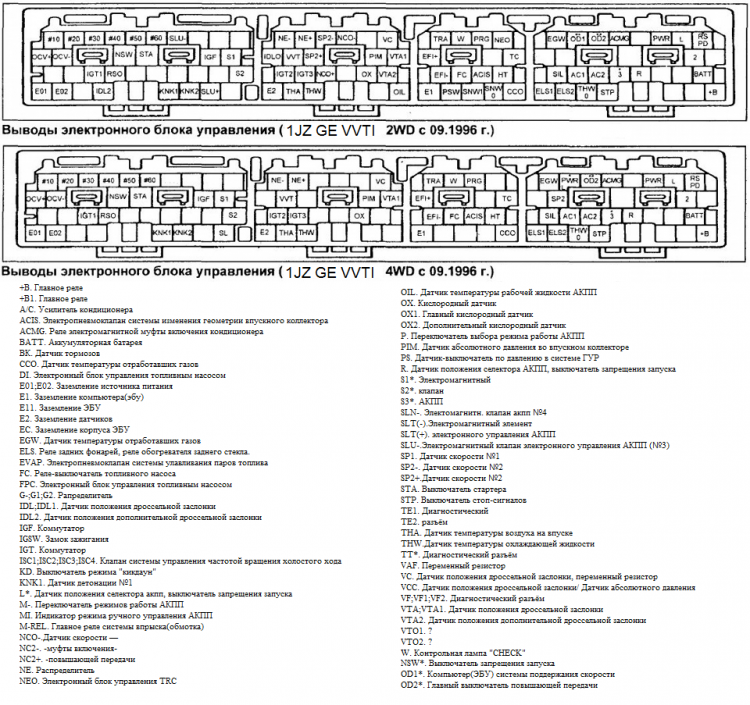

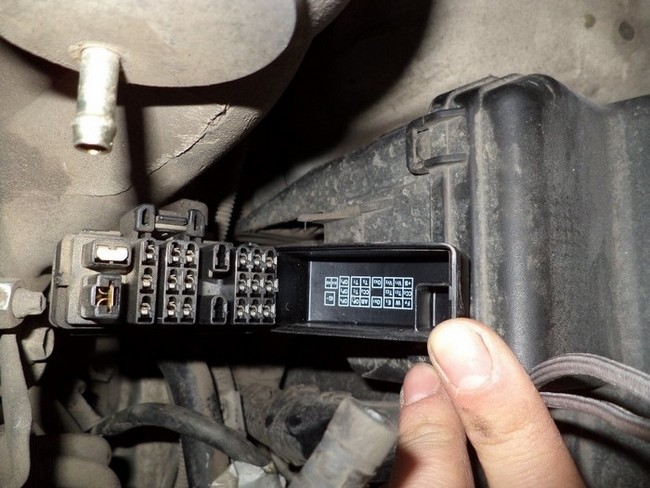

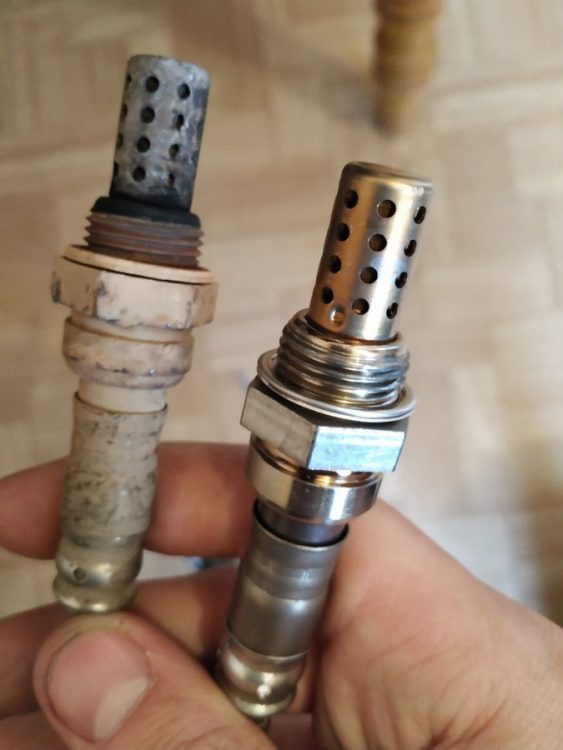

Двигатель Toyota 1JZ

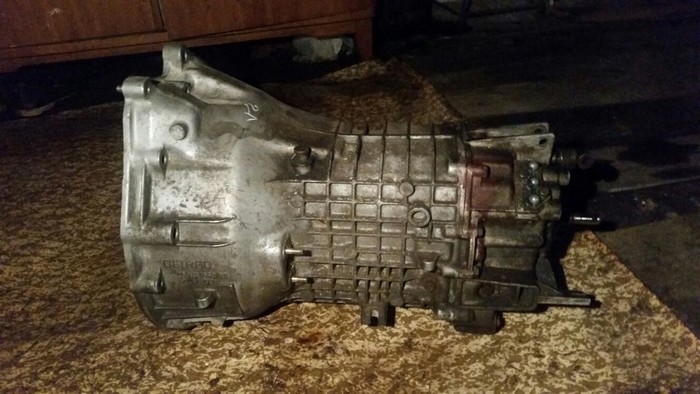

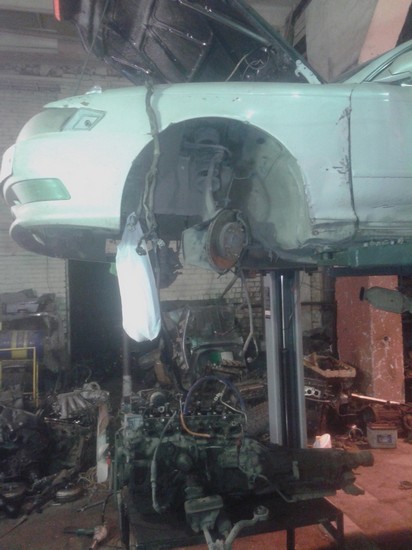

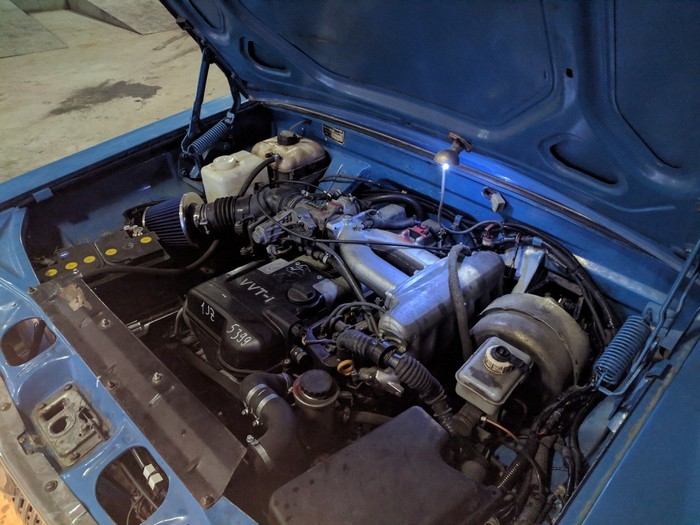

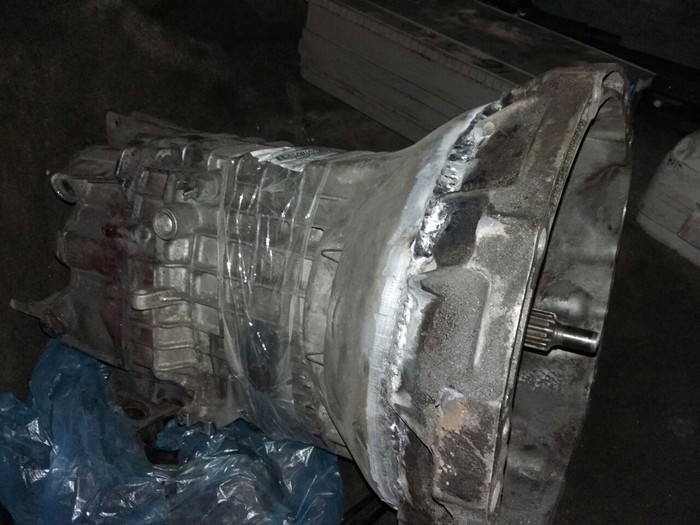

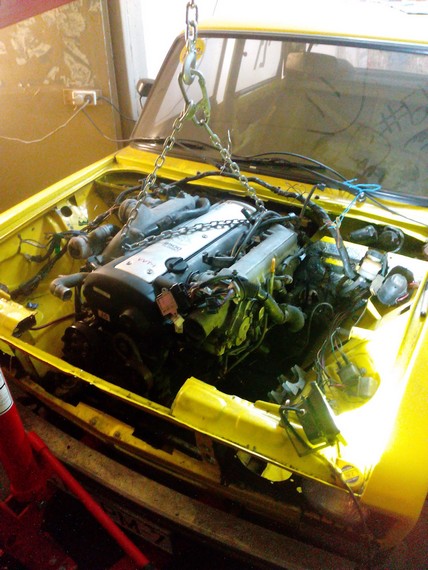

Двигатели Toyota обладают продуманной конструкцией и отменными техническими характеристиками. Они неприхотливы в обслуживании, имеют высокую надежность и легко поддаются тюнингу. Моторы продаются по доступной цене и не имеют сложностей в поиске запчастей. Это позволяет силовым установкам 1JZ оставаться конкурентоспособными на протяжении 30 лет. Они востребованы для свапа, придания машине второй молодости и часто пользуются спросом среди автогонщиков, дрифтеров и дрэгеров.

Описание разработки и производства двигателя 1JZ

Двигатель 1JZ разработан в 1990 году концерном Toyota с привлечением специалистов компании Yamaha. Его выпуск осуществлялся на заводах Tahara Plant. 1JZ пришел на замену моторам серии M и стал достойным конкурентом силовой установке Nissan RB25. Двигатель получил простую конструкцию и невероятно большой простор для тюнинга. Он был разработан для использования на машинах с задним или полным приводом.

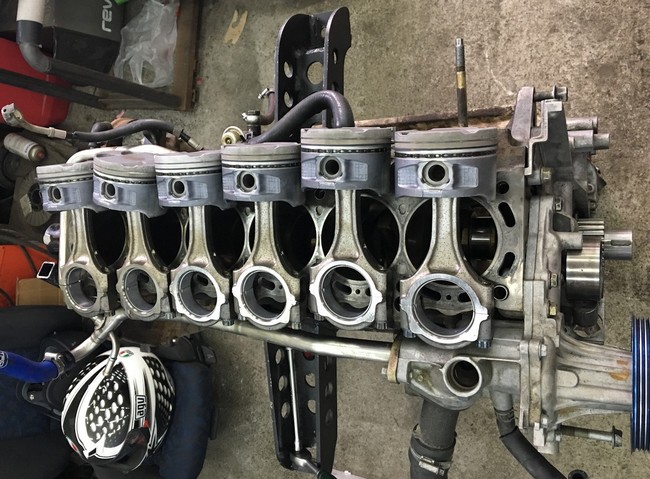

Двигатель 1JZ имеет шесть цилиндров. В отличии от предшественников мотор получил два распредвала и двадцать четыре клапана. В основе силовой установки лежит чугунный блок цилиндров. Ход поршня у 1JZ получился меньше диаметра, поэтому мотор считается короткоходным.

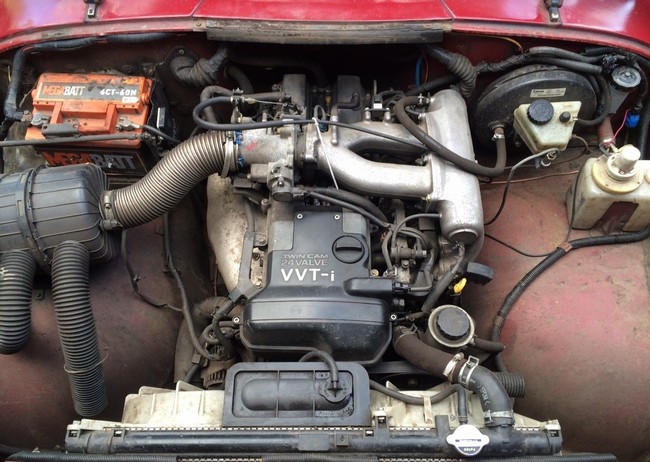

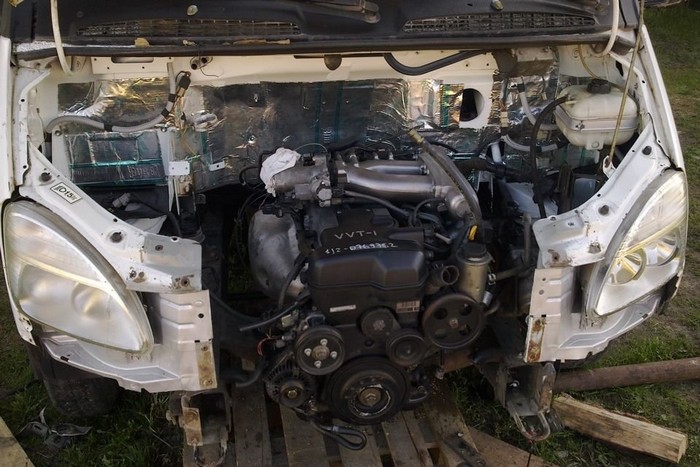

Силовой агрегат проектировался для спортивного применения. Мотор был рассчитан на использование в люксовых и GT-моделях. Установка обладает большим запасом надежности, огромным ресурсом, что не так часто встречается у мощных двигателей. Поэтому автовладельцы нередко стали ставить 1JZ на коммерческую технику, общественный транспорт, грузовики и тяжелые кроссоверы.

Двигатель 1JZ относится к первому поколению семейства моторов JZ. Он имеет газораспределительный механизм DOHC. Силовой агрегат рассчитан на продольное размещение. Модификации мотора выпускались с 1990 по 2007 год. Приемником 1JZ стала новая серия двигателей GR.

Обзор модификаций

Серия двигателей 1JZ включает в себя 5 модификаций:

• 1JZ-GE;
• 1JZ-GE VVTI;
• 1JZ GTE;
• 1JZ GTE VVTI;
• 1JZ-FSE.

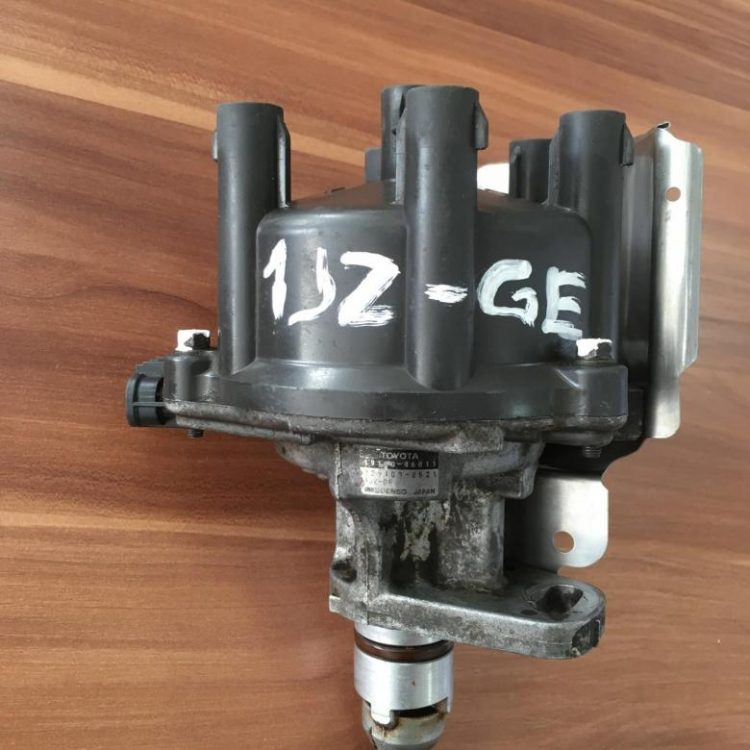

Первым атмосферным двигателем стал 1JZ-GE. Он дебютировал в 1990 году на автомобиле Toyota Mark II X80. Мотор имел трамблерное зажигание, которое нередко приводило к проблемам с запуском. В 1996 году был произведен рестайлинг и появилось второе поколение с названием 1JZ-GE VVTI.

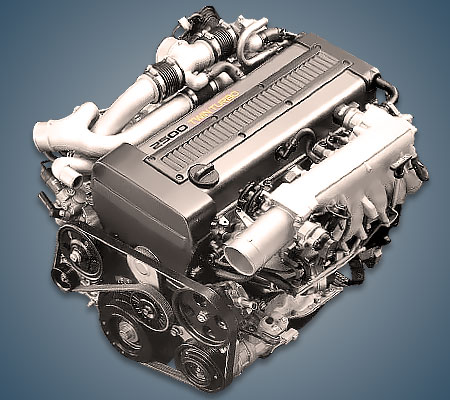

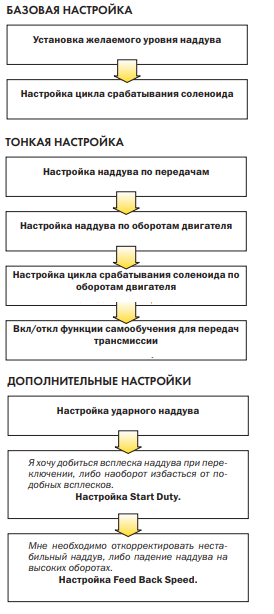

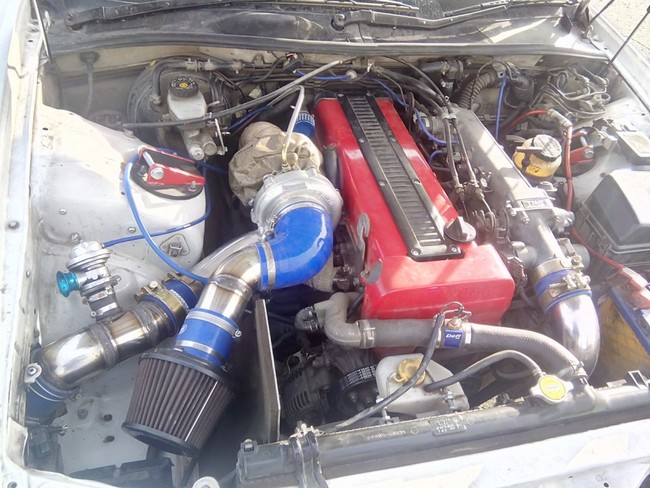

Одновременно с атмосферником был выпущен турбинированный мотор 1JZ GTE. Он имел два турбокомпрессора CT12A и интеркулер. Успешный дебют силовая установка показала на автомобилях Toyota Soarer GT и Supra A70. Силовой агрегат уже в первом поколении оснащался системой зажигания DIS-3.

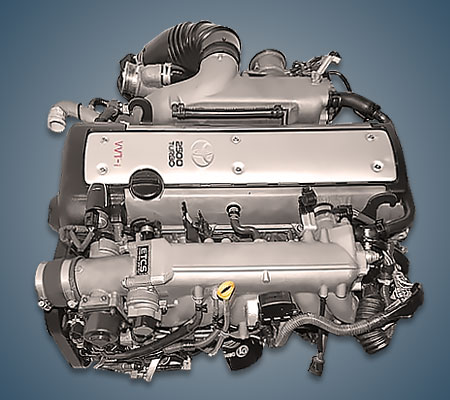

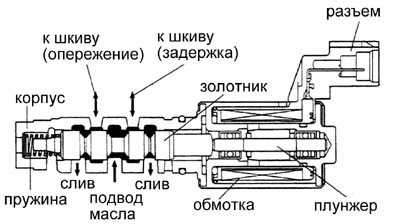

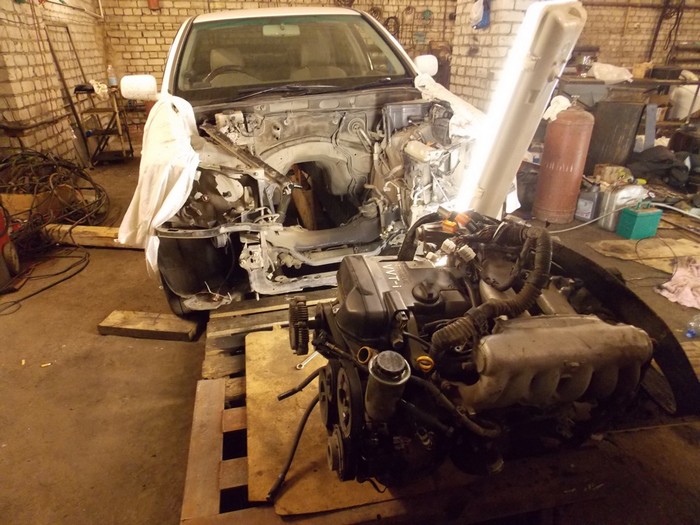

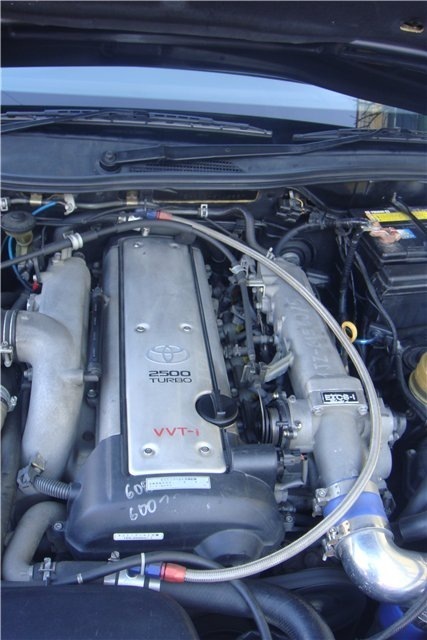

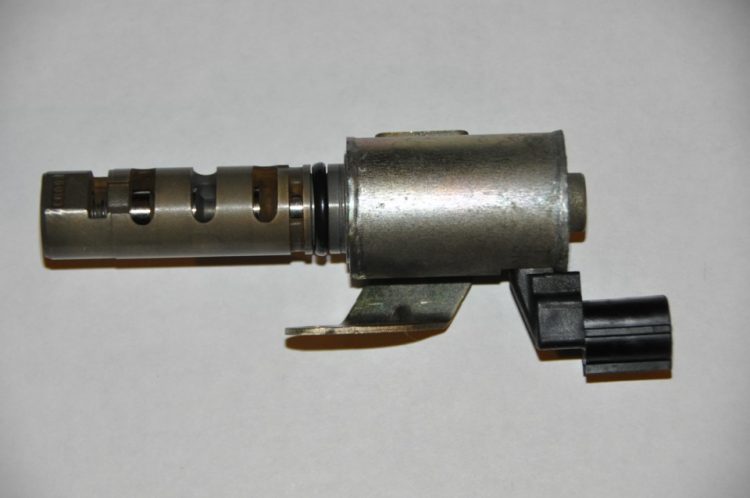

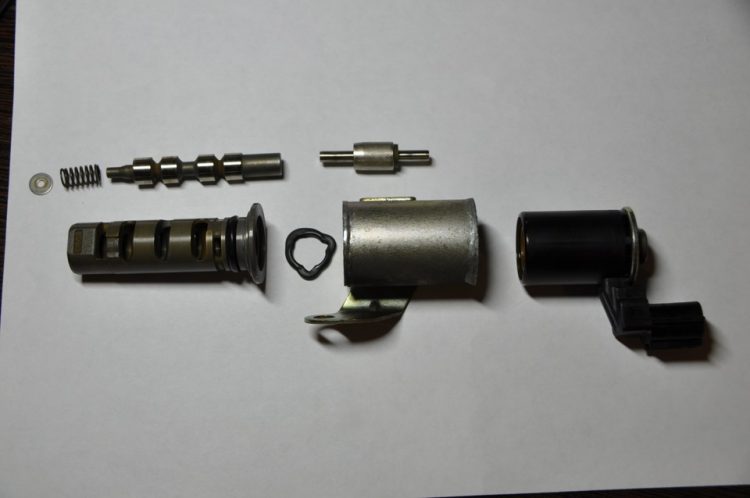

В 1996 году атмосферник и турбомотор подверглись рестайлингу. Так появились модификации 1JZ-GE VVTI и 1JZ GTE VVTI. Они получили систему изменения фаз газораспределения VVTI. Атмосферник лишился трамблерного зажигания, так как оно было заменено более современной системой DIS-3. В моторе 1JZ GTE VVTI пара турбин CT12A была заменена одной CT15B.

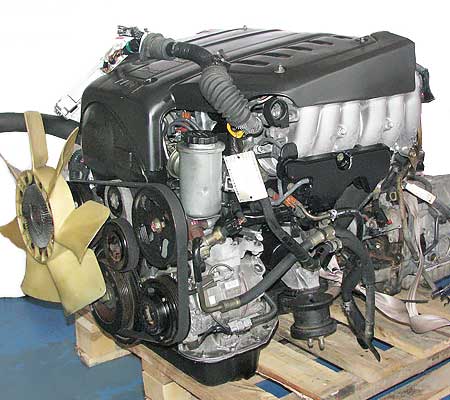

В 2000 году была выпущена модель 1JZ-FSE. Модификация оснащена прямым впрыском топлива. Двигатель получился более экономичным и экологичным без потери мощности. Усложнение конструкции повысило требования к качеству топлива. Мотор 1JZ-FSE не пользуется большой популярностью среди автогонщиков и других спортсменов, так как менее подвержен тюнингу.

Основные характеристики

Символы в маркировке двигателей серии 1JZ имеют следующую расшифровку:

1 – указывает на принадлежность мотора к первому поколению.

JZ – силовой агрегат произведен в Японии для внутреннего рынка.

G – установка имеет механизм ГРМ DOHC.

T – двигатель обладает турбонадувом.

Е – реализовано электронное управление силовым агрегатом.

Основные технические характеристики линейки двигателей 1JZ

Двигатели 1JZ оборудованы ременным приводом газораспределительного механизма. Замена ремня необходима каждые 100 тыс. км пробега. Его обрыв на моторах 1JZ-GE, 1JZ-GE VVTI, 1JZ GTE и 1JZ GTE VVTI не приводит к серьезным последствиям, так как поршни не встречаются с клапанами. При этом при повреждении или проскальзывании ремня у двигателя 1JZ-FSE гнет клапана, поэтому с обслуживанием привода ГРМ затягивать не стоит.

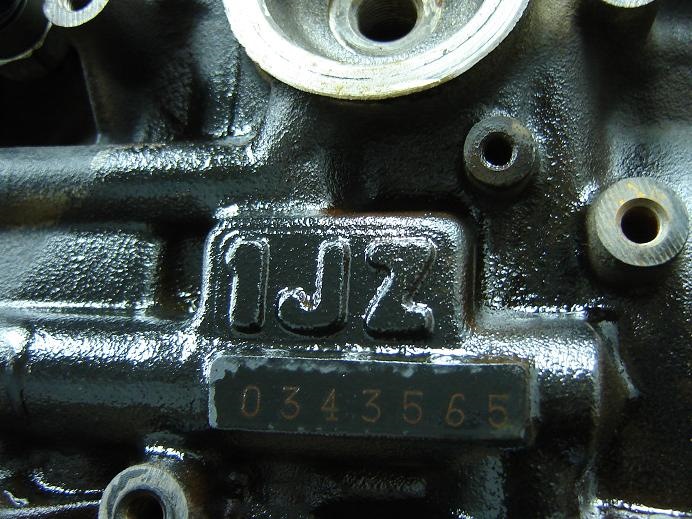

Расположение номера двигателя

Номер двигателя у линейки моторов 1JZ выбивается на блоке цилиндров. Табличка находится под масляным фильтром. Посмотреть на номер можно через верх подкапотного пространства. На некоторых моделях машин для удобства считывания цифр необходимо снять некоторые элементы, например, воздушный фильтр.

Считать номер двигателя бывает сложно из-за отложений грязи. Счистить ее через верх подкапотного пространства крайне трудно. Необходим доступ снизу машины. В некоторых случаях может потребоваться снять защиту картера мотора.

Отличия двигателя Toyota 1JZ от мотора 2JZ

Главное отличие двигателей 1JZ и 2JZ в их рабочем объеме. Во втором поколении в моторе увеличился ход поршня. Он стал ровняться диаметру и составляет 86 мм. В результате рабочий объем возрос с 2.5 до 3.0 литра.

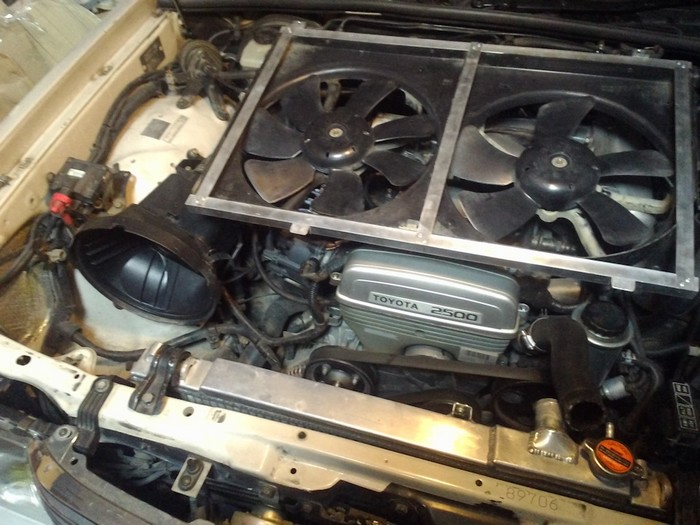

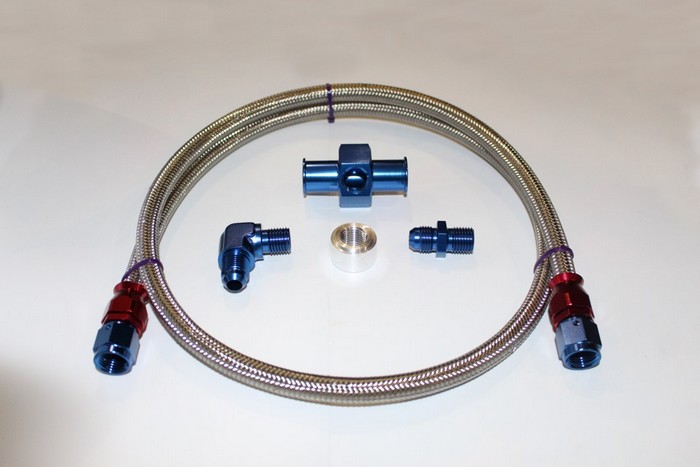

Оба мотора имеют огромный запас прочности. Все же 2JZ более подходит для тюнинга до 1000 и более лошадиных сил. Этому способствует дополнительные 500 см3 и отсутствие конструктивных недостатков. У 1JZ не очень хорошо рассчитаны магистрали для отвода тепла у шестого цилиндра. Из-за этого под нагрузкой он перегревается, что особо проявляется при тюнинге.

Преимуществом 1JZ является его более низкая цена. Он выгоднее по соотношению стоимости к мощности. Поэтому при желании тюнинга до 500-600 лошадиных сил обычно рекомендуется брать именно 1JZ. Его запаса прочности вполне достаточно для такой мощности. На сэкономленные средства можно приобрести массу стоковых деталей.

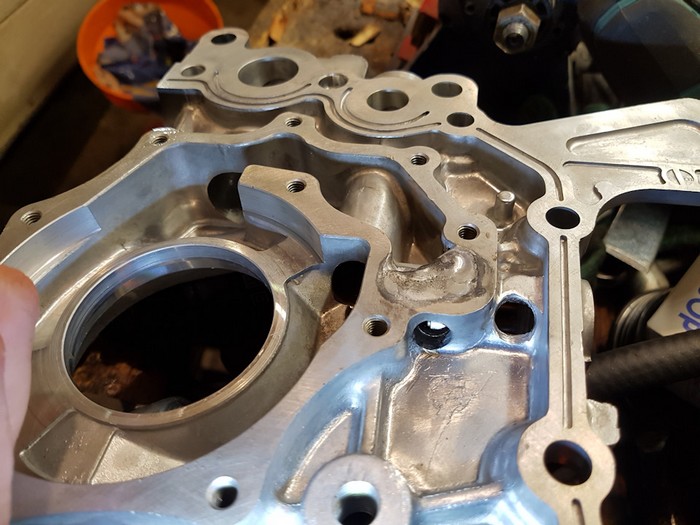

Моторы 1JZ и 2JZ неплохо унифицированы. Это позволяет взаимозаменять между ними узлы и детали. Популярна перестановка ГБЦ от второго поколения к первому. После небольших доработок масляных и антифризных каналов удается значительно повысить мощность силового агрегата.

Обслуживание двигателя

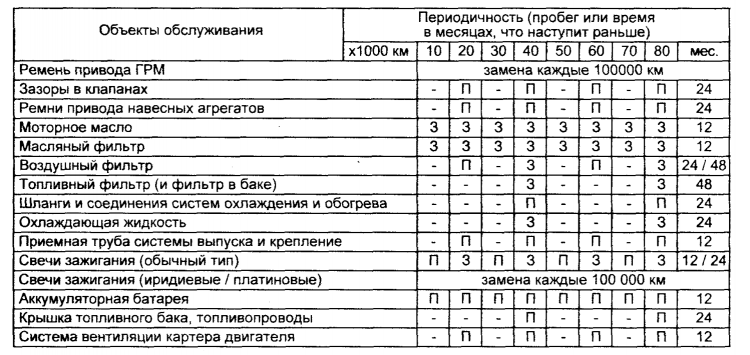

Двигатели 1JZ не прихотливы в техническом обслуживании. Они обладают большим запасом прочности и продуманностью конструкции. Для поддержания мотора в исправном состоянии достаточно придерживаться рекомендованных сроков обслуживания, которые приведены в таблице ниже. Если силовой агрегат подвергался тюнингу или работает в тяжелых условиях с повышенными нагрузками, то интервалы ТО рекомендуется сократить в два раза.

На сроки технического обслуживания влияет качество заливаемого бензина и используемых расходников. Поэтому замену некоторых элементов рекомендуется производить при наличии признаков выхода из строя. Так, например, топливный фильтр следует менять при его забивании, даже если это произошло раньше установленного производителем срока. Тоже самое касается свечей, масла и ремней.

Выбор свечей зажигания

С завода на двигатели 1JZ-GE и 1JZ-GE VVTI устанавливались оригинальные свечи зажигания Toyota с артикульным номером 90919-01196. В продаже имеются прямые аналоги Denso PK16TR11 и Denso 3289. Также в двигатель устанавливались свечи Toyota с артикулом 90919-01197. Их прямой аналог выпускает компания NGK. В продаже можно встретить свечи NGK BKR5EKPB-11 и 4302.

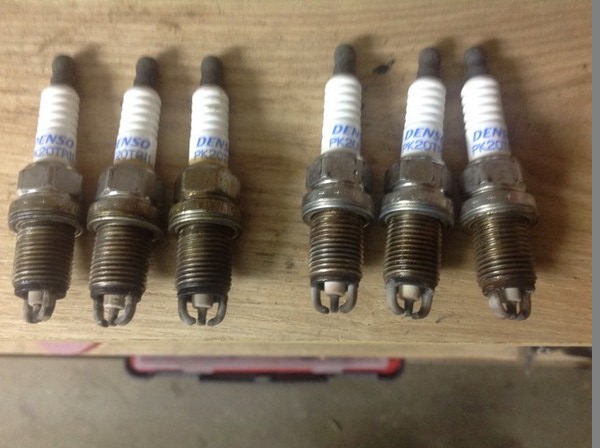

В моторах 1JZ GTE и 1JZ GTE VVTI с завода устанавливались свечи Denso PK20TR8 и NGK BKR6EP-8. Начиная с 2000 года они были заменены на Denso PK20TR11. Такие же свечи использовались и в двигателях 1JZ-FSE. В силовых агрегатах 1JZ используются платиновые свечи. При этом моторы неплохо работают и с иридиевыми расходниками, например:

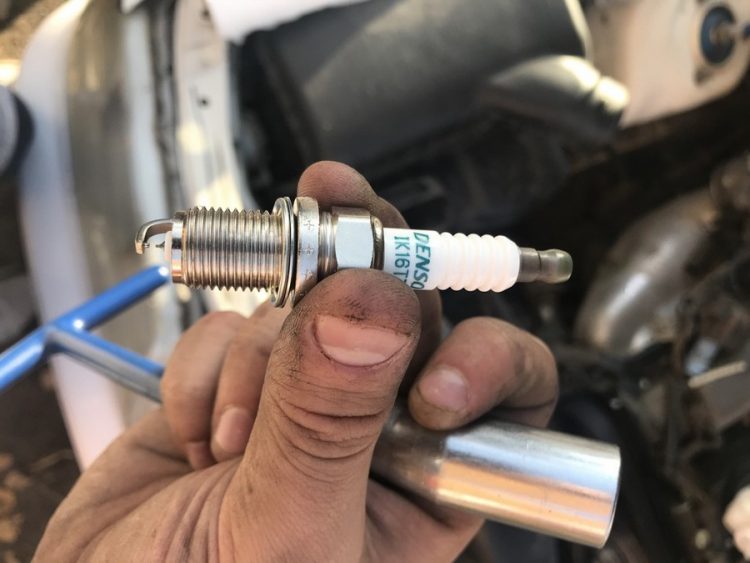

• Denso IK16TT;
• NGK BKR5EIX-11;
• Denso 3353;
• NGK 5464;
• Denso SK16R-P11.

На нефорсированных двигателях 1JZ допускается применение никелевых свечей. Неплохо показывают себя Denso K16TT. Они обладают дешевой ценой. Их обычный электрод имеет один контакт, но этого достаточно для хорошего поджога бензовоздушной смеси.

Замена свечей зажигания

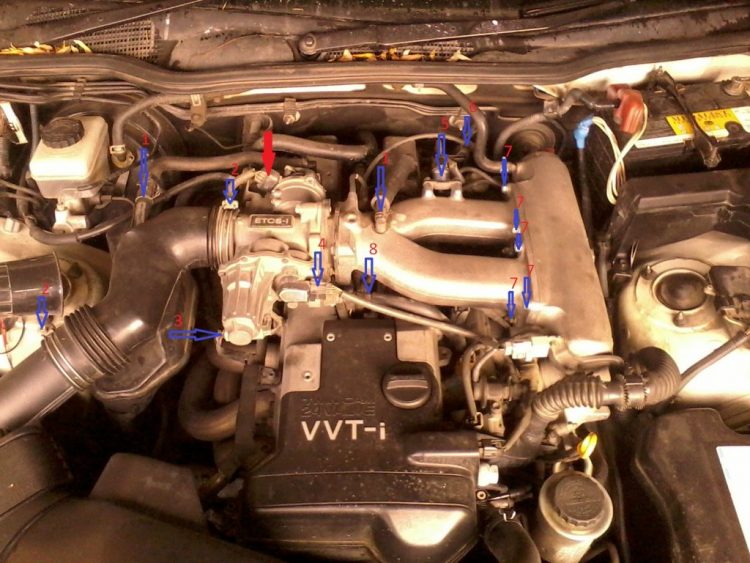

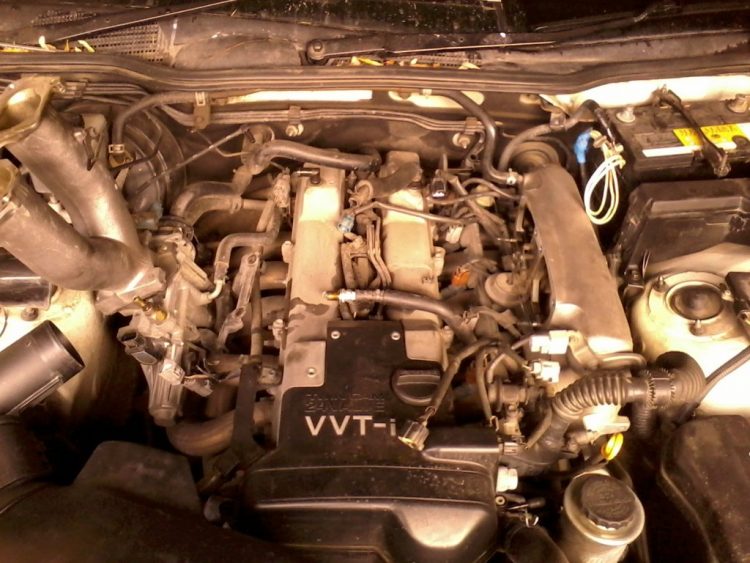

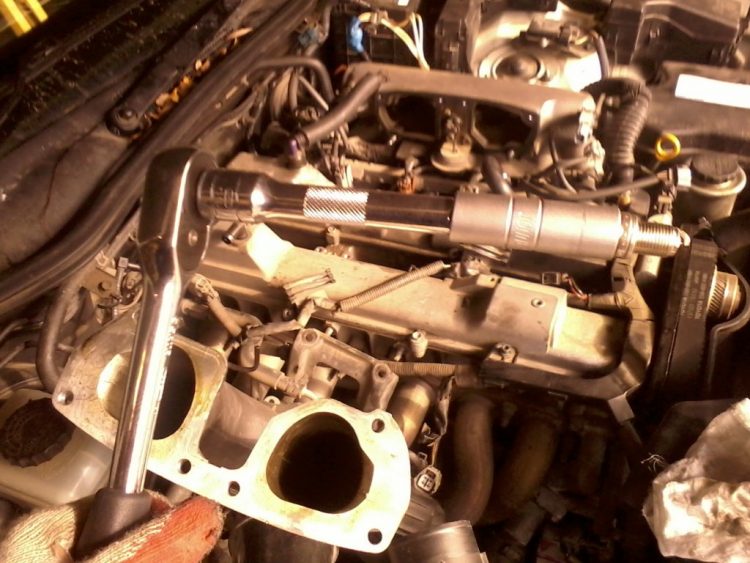

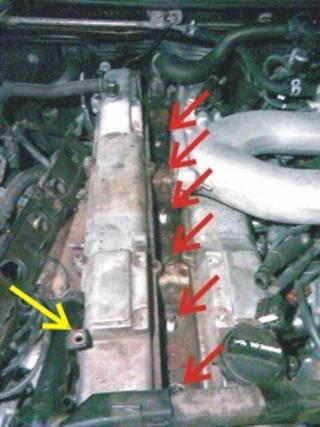

Замена свечей на 1JZ – весьма трудоемкий процесс. Необходимо снимать ряд узлов и деталей. Важно не перепутать подсоединение патрубков во время сборки. Ознакомиться с необходимыми инструментами и процессом замены свечей можно ниже.

Инструменты необходимые для замены свечей зажигания на 1JZ

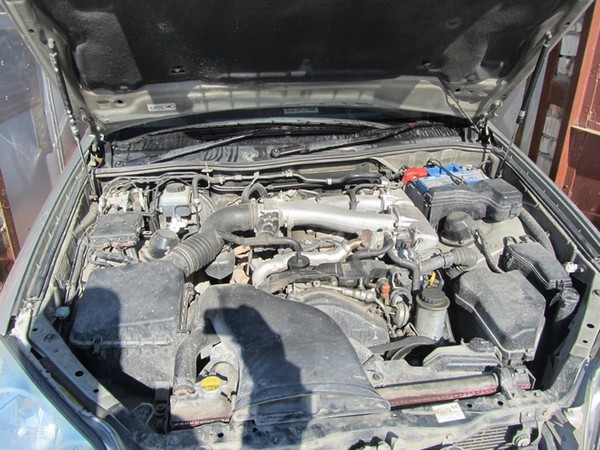

1. Открыть капот.

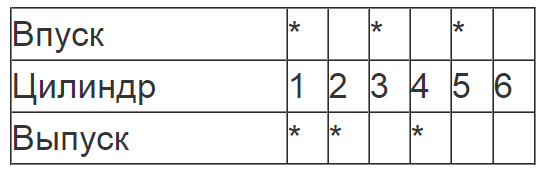

Регулировка клапанов

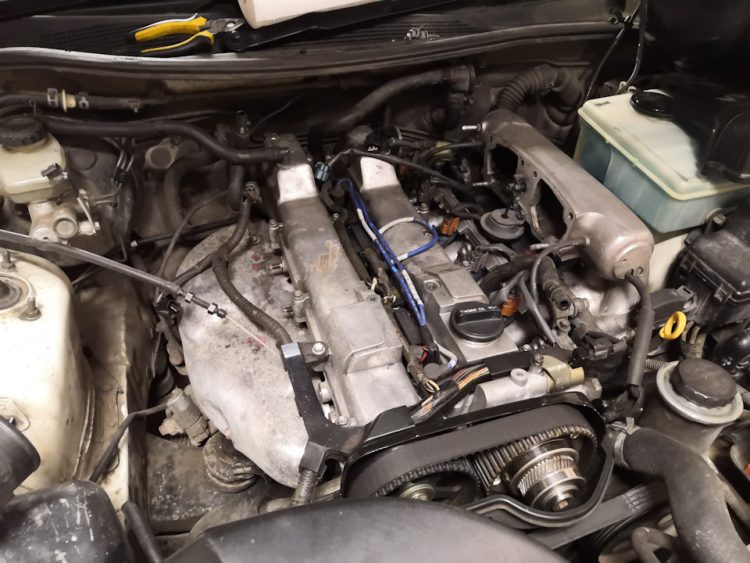

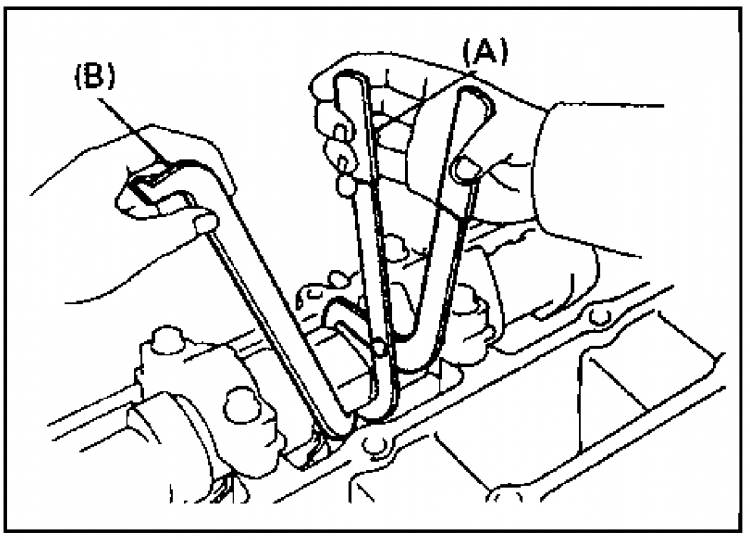

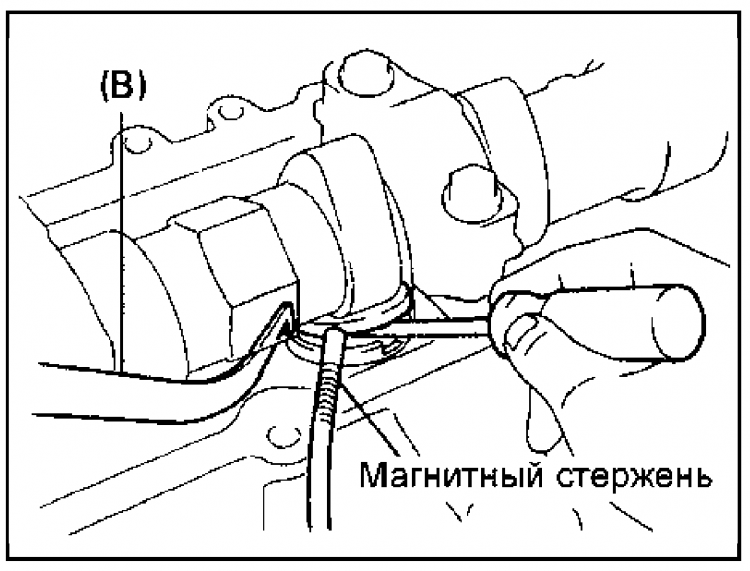

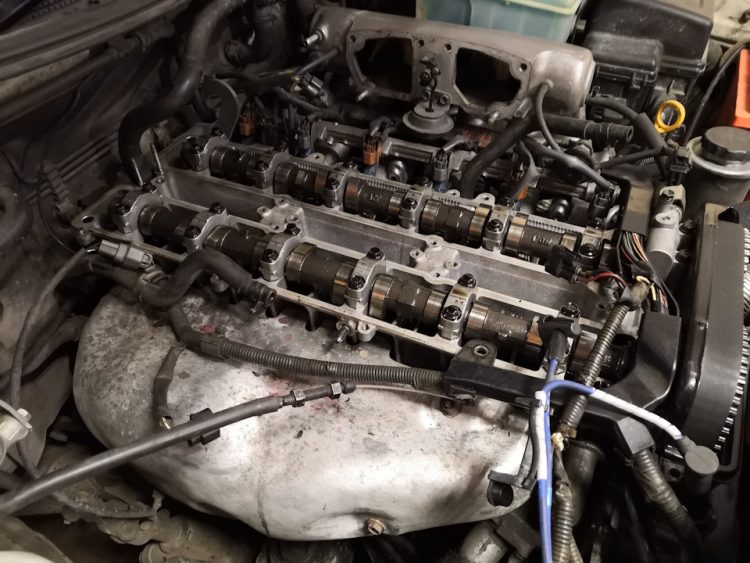

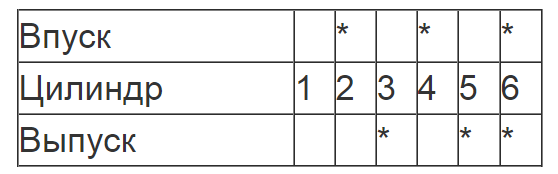

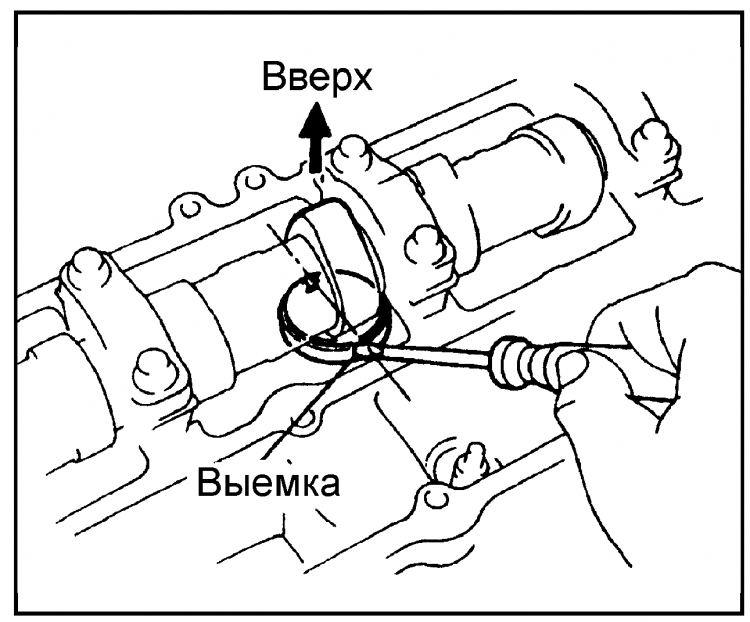

В двигателе 1JZ нет гидрокомпенсаторов. Поэтому раз в 100 тыс. км требуется регулировка теплового зазора клапанов. Для ее выполнения необходимы специальные регулировочные шайбы. Инструкция проверки и корректировки теплового зазора клапанов представлена ниже.

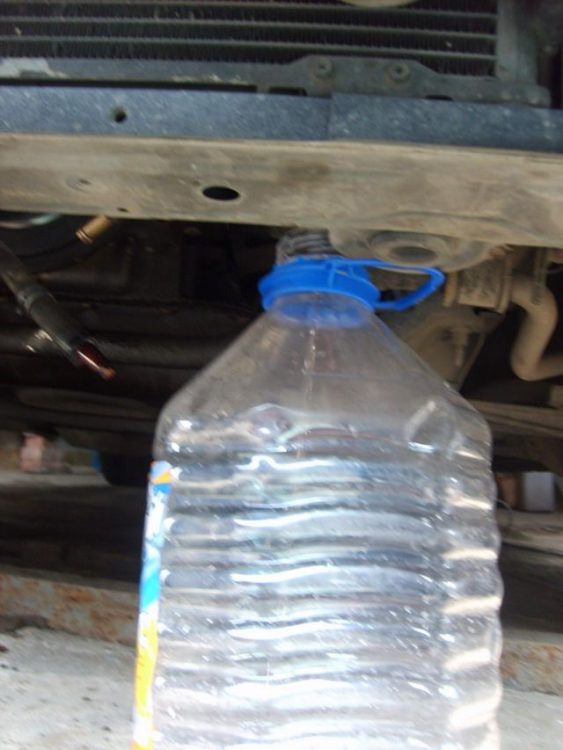

1. Отсоединить АКБ и слить охлаждающую жидкость.

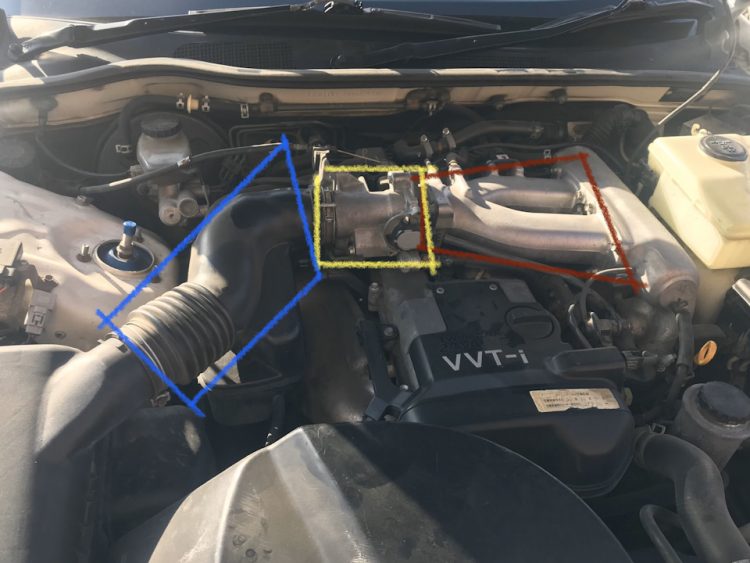

2. Снять воздуховод, дроссельный узел и впускной коллектор.

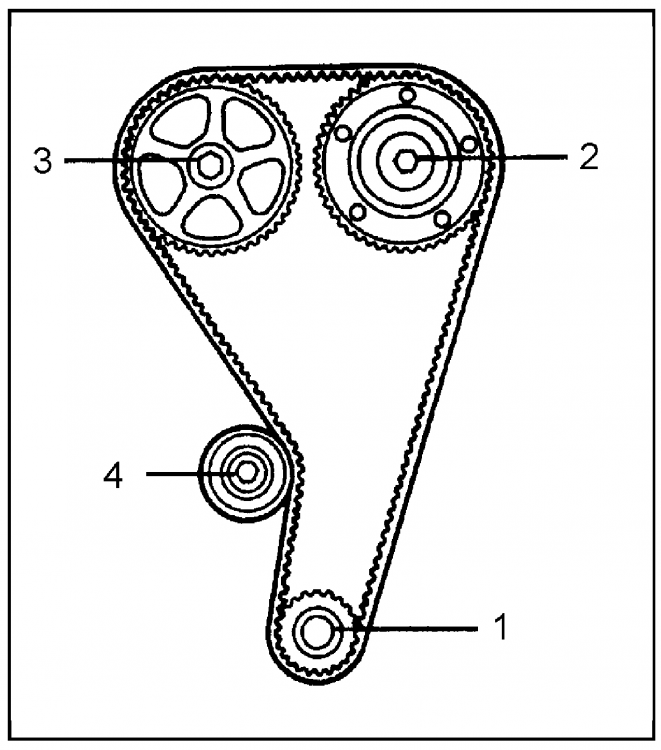

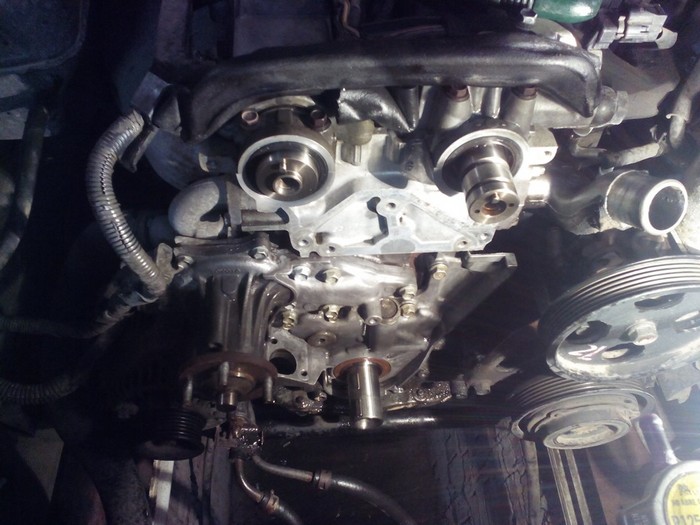

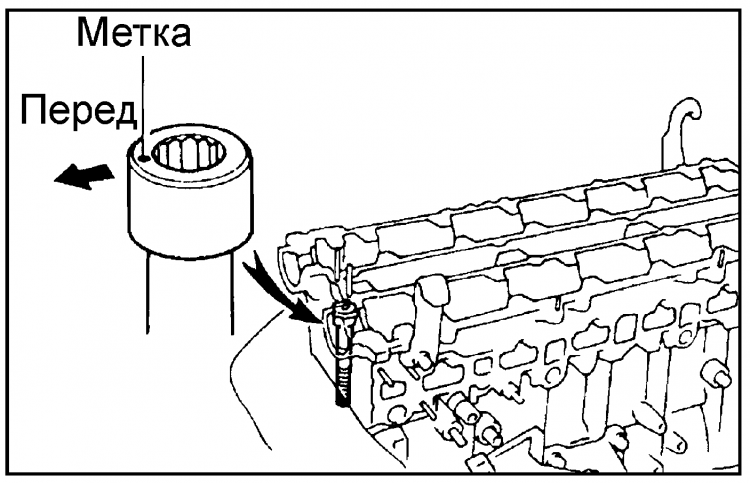

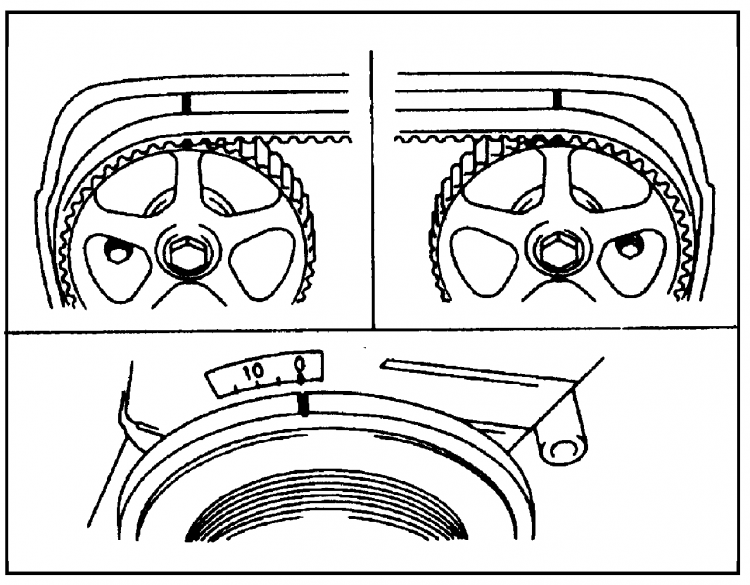

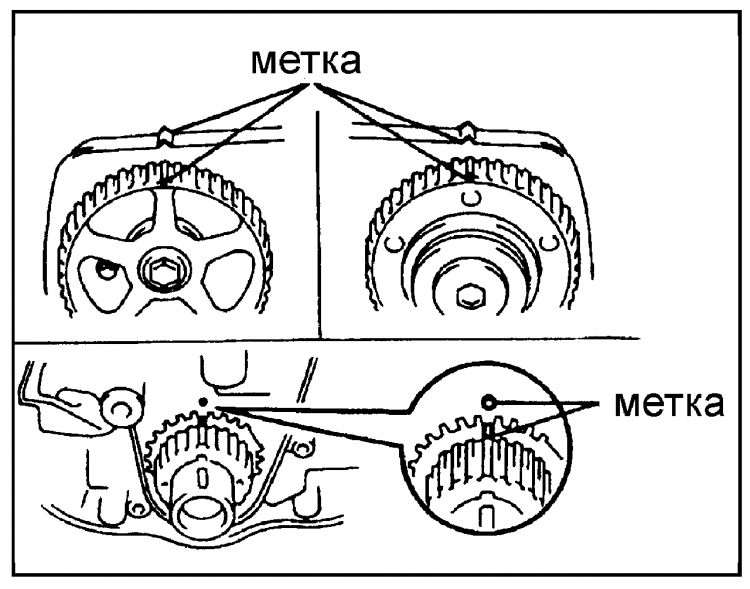

Замена ремня ГРМ и расположение меток

Натяжной ролик привода ГРМ имеет ресурс сопоставимый со сроком службы ремня. Поэтому его рекомендуется также поменять. Оригинальный ролик имеет артикульный номер 13505-46020. Его можно заменить аналогом, например, KOYO U00345F или NSK 62TB0632B14. Сам процесс снятия и установки ремня ГРМ на 1JZ представлен ниже.

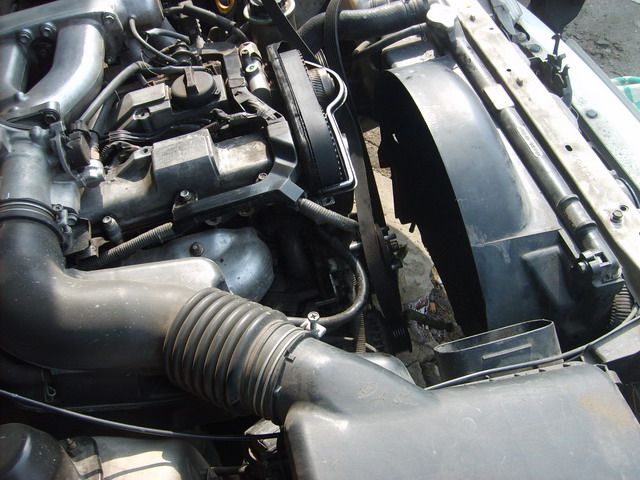

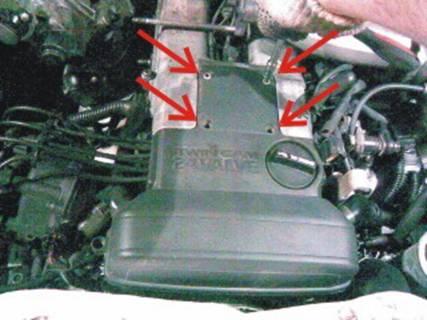

1. Открутить пластиковый кожух привода ГРМ. Это позволит оценить состояние ремня. Он не должен иметь следов масла, потертостей, грязи или поврежденных зубьев.

Прокладка и момент затяжки креплений ГБЦ

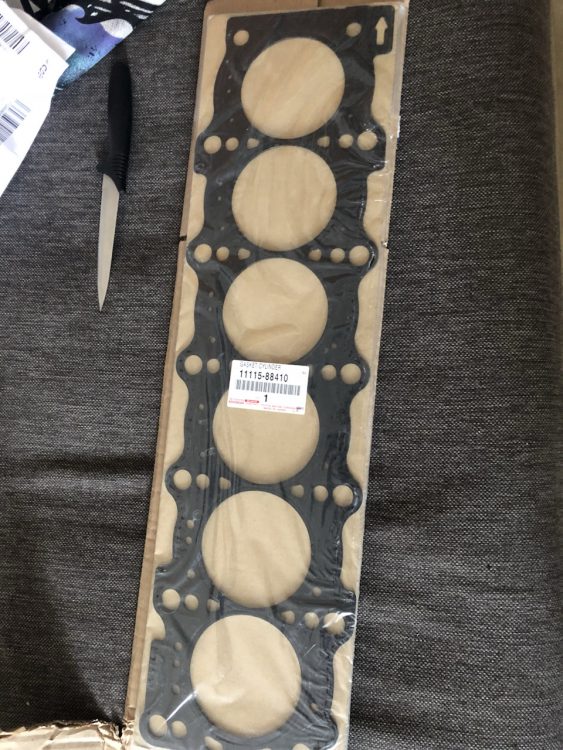

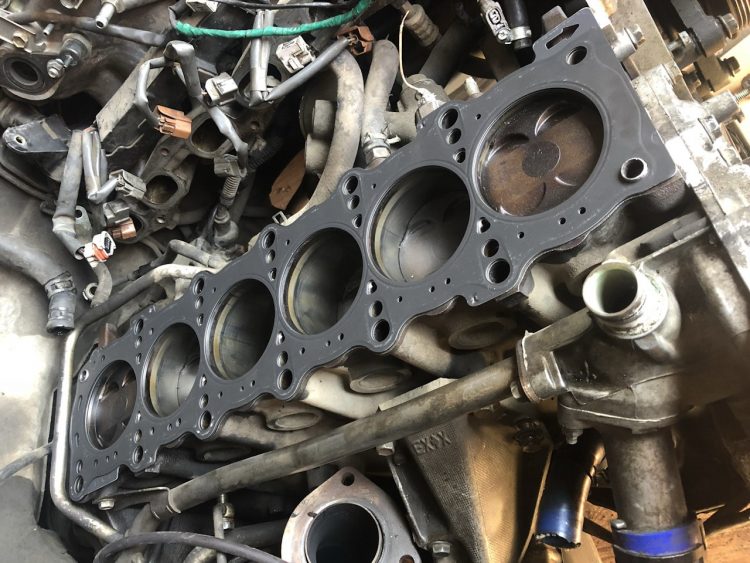

В двигателе 1JZ используется оригинальная прокладка головки блока цилиндров Toyota с артикульным номером 1111546045 или 11115-88410. При ее установке важно контролировать расположение метки. Также возможно применение прокладок от сторонних производителей. Наилучшими аналогами являются:

• Eristic EG049;
• Payen AG5100;
• Masuma MD01031S.

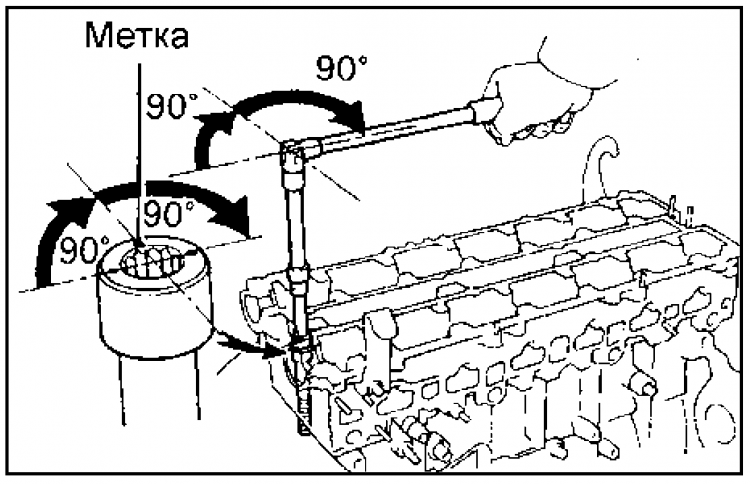

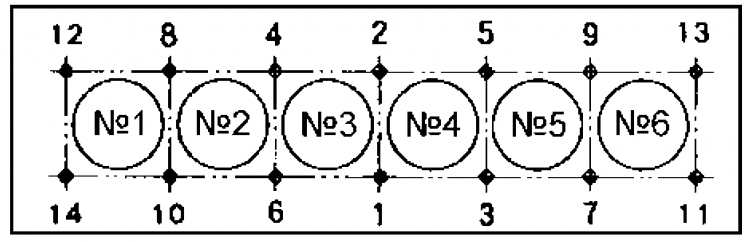

Затяжка креплений головки блока цилиндров происходит в три этапа. Болты предварительно рекомендуется смазать моторным маслом. Последовательность затягивания при каждом проходе показана на рисунке ниже. При наличии проскальзывания требуется поменять болт.

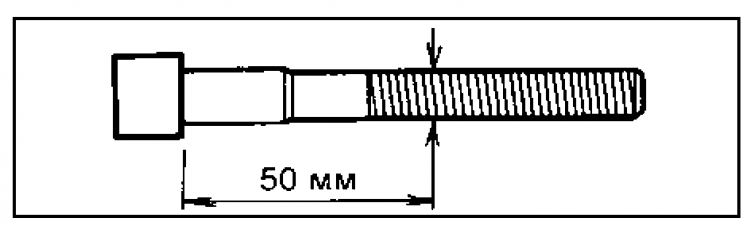

1. Для начала рекомендуется проверить каждый болт. На расстоянии в 50 мм необходимо померить диаметр. Он должен составлять 10,8-11,0 мм. Допускается использование болтов с диаметром 10,7 мм.

Выбор моторного масла и фильтра

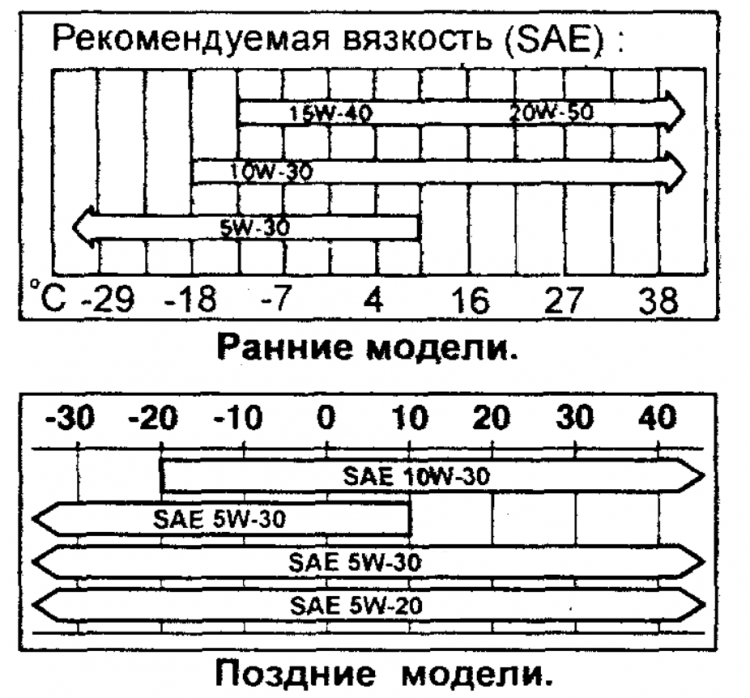

Главным критерием при выборе масла для 1JZ является его вязкость. Рекомендации производителя представлены на графиках ниже. Выбор смазки следует делать исходя из температуры воздуха окружающей среды и возраста автомобиля. Помимо фирменного масла Toyota допускается использование аналогов. Хорошо себя зарекомендовали в двигателя 1JZ смазки следующих брендов:

• Liqui Moly;
• Mobil;
• Motul;
• Shell;
• Castrol.

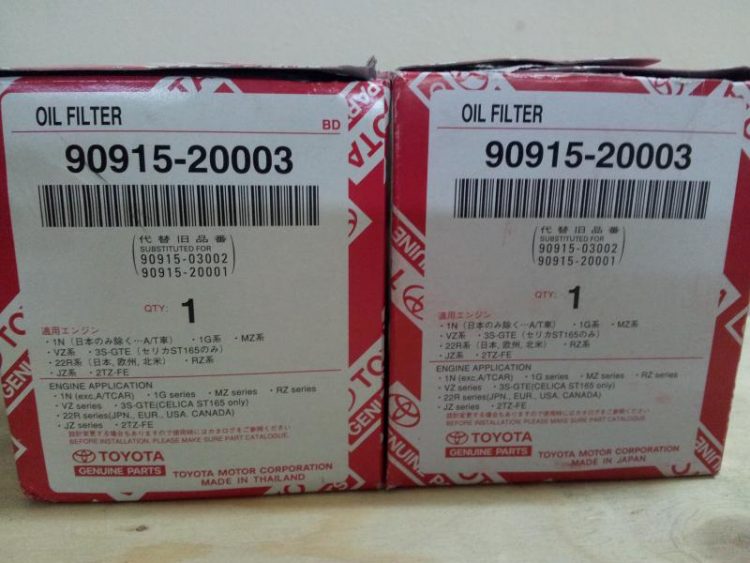

В двигателях 1JZ используются оригинальные масляные фильтры Toyota. Артикульный номер отличается в зависимости от места производства. Так японские фильтры идут с артикулом 90915-20003, а расходники из Таиланда имеют номер 90915-YZZD2. Допускается использование аналогов. Наилучшими альтернативными вариантами являются:

• Stellox 2050646SX;
• Miles AFOS021;
• Blue Print ADT32108;
• Sakura C1220;
• Filtron OP618.

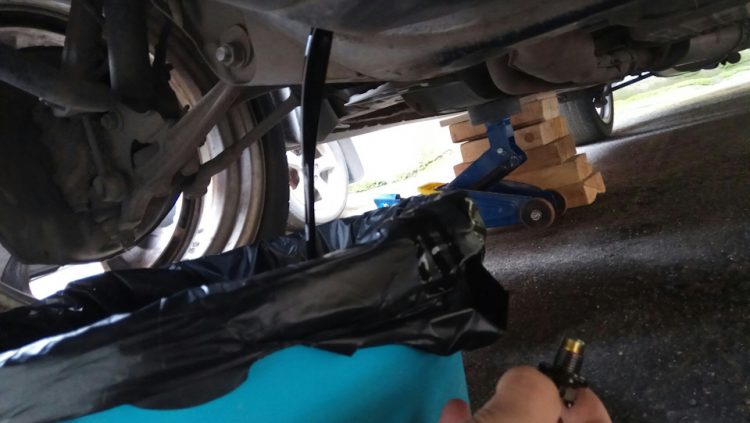

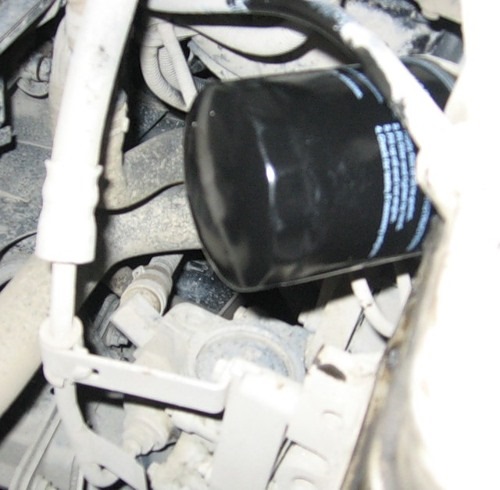

Замена масла и фильтра

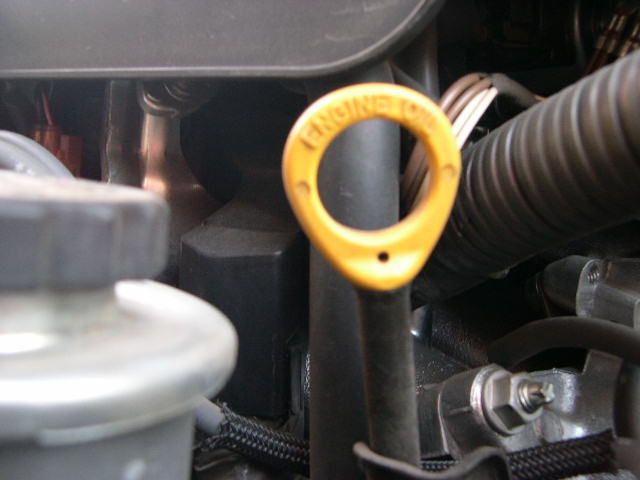

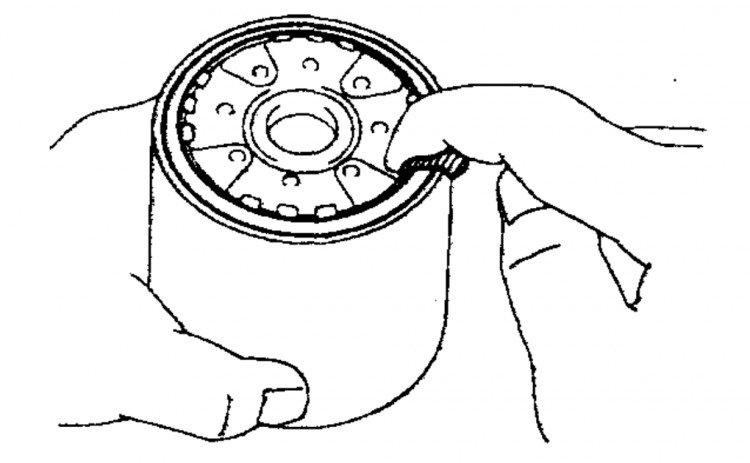

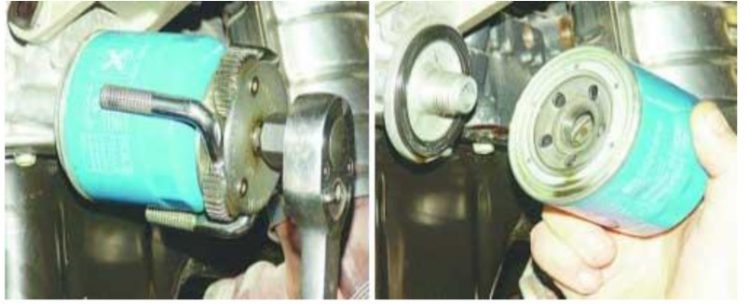

Замена масла всегда сопровождается установкой нового фильтра. Заправочный объем полностью зависит от конкретной модели автомобиля, на котором установлен 1JZ. Процесс замены не отличается сложностью, но требует наличия доступа со стороны днища машины.

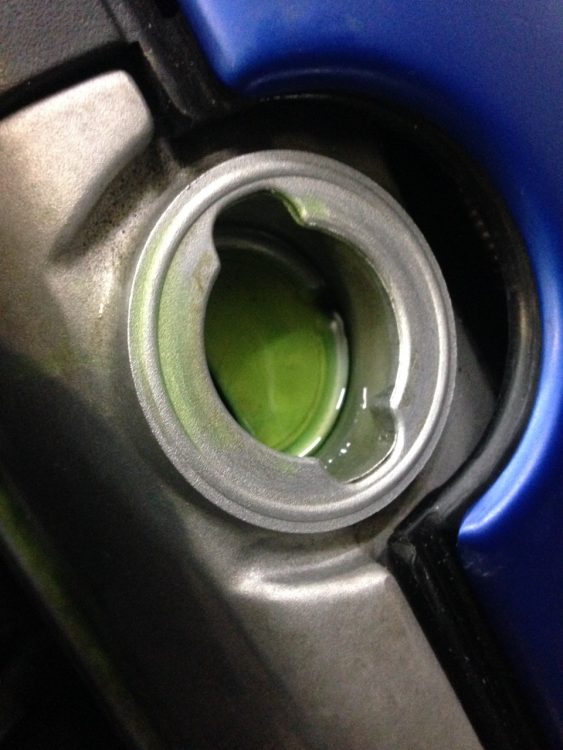

1. Открыть заливную крышку.
2. Открутить сливную пробку.
3. Слить отработку.

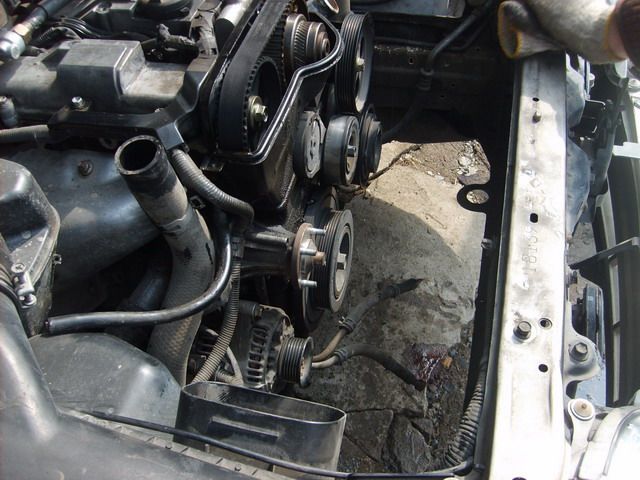

Обводной ремень

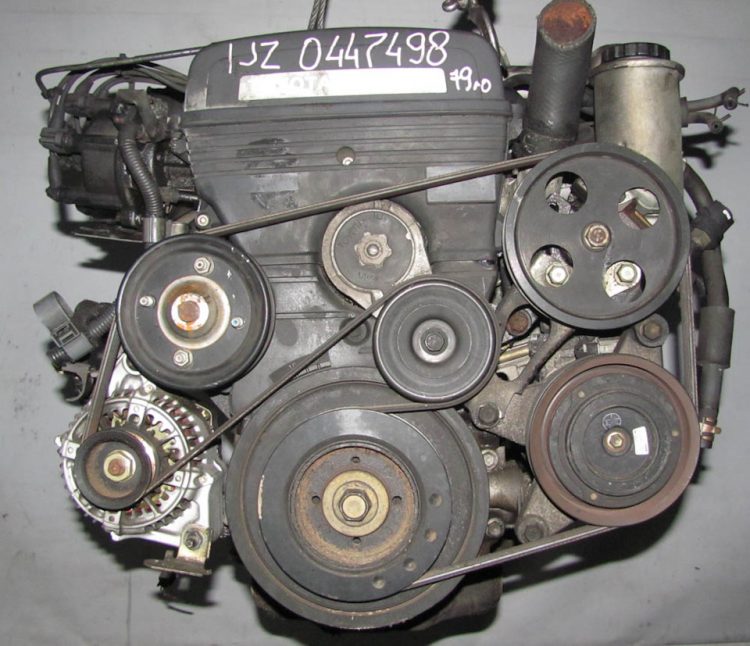

На двигателе 1JZ используется один обводной ремень. Он служит для передачи крутящего момента гидроусилителю руля и навесному оборудованию, например, генератору. Оригинальный ремень Toyota имеет артикульный номер 9091602305. Для замены можно использовать аналоги от сторонних производителей, наилучшие из которых:

• Stellox 0601955SX;
• Bosch 1987948344;
• Contitech 6PK1955;
• Aywiparts AW2130248.

Для снятия ремня необходимо надеть на натяжной ролик головку «на 14». Она должна иметь длинную ручку. Для ослабления ремня следует надавить на ролик вниз. Снятие происходит в последовательности, которая приведена на рисунке ниже.

Бронепровода и генератор

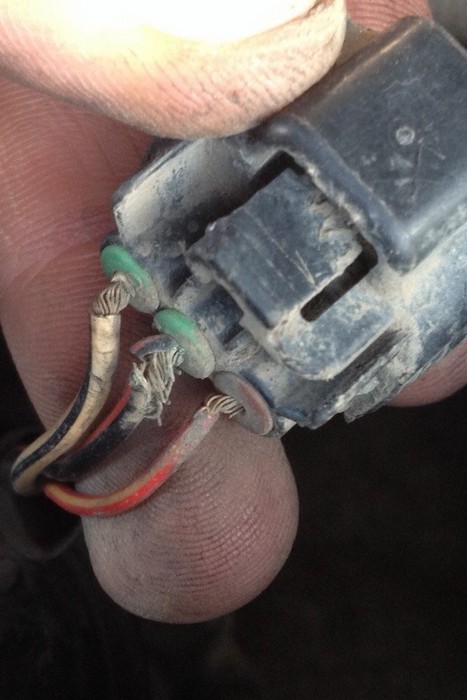

Бронепровода служат для подвода высокого напряжения к свечам зажигания. В случае оригинала они имеют артикульный номер 9091915317. Фирменные высоковольтные провода имеют не самую хорошую славу среди автовладельцев. Их изоляция быстро усыхает и появляется электрический пробой. Поэтому рекомендуется присмотреться к альтернативным вариантам, лучшими среди которых являются:

• NGK 5381;
• Seiwa 50093;
• NGK RC-TE79;
• Masuma MG90004.

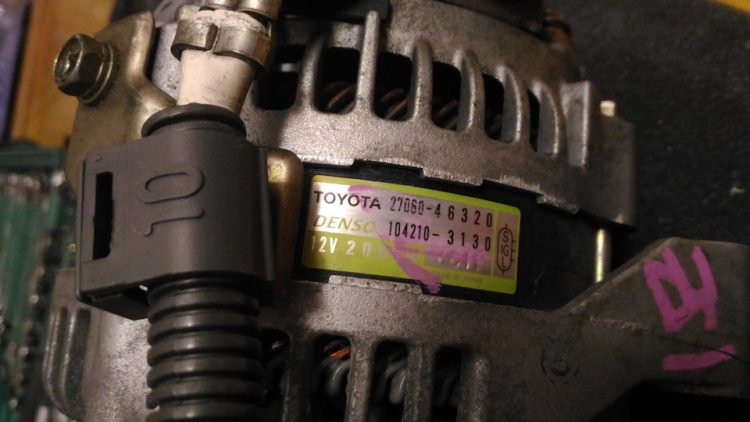

Генератор является основным источником питания бортовой сети автомобиля. Его приводит в действие обводной ремень. На 1JZ генератор выдает 130 А. Родной узел Toyota 2706046320 отличается высокой надежностью.

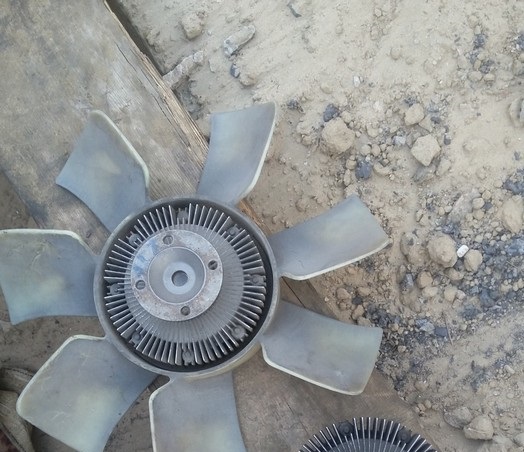

Помпа и термостат

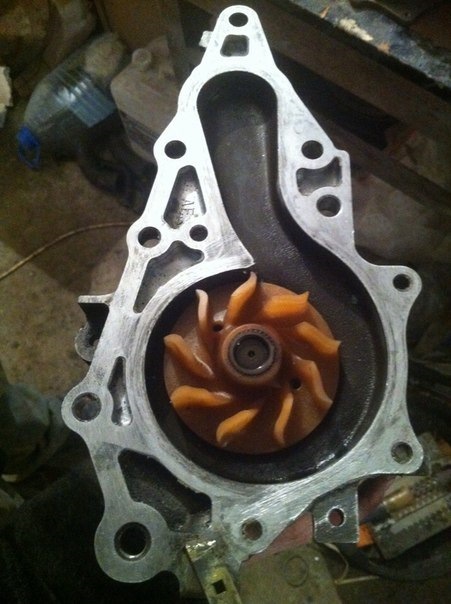

На двигателях 1JZ применяется несколько видов помп. На первом поколении моторов наиболее часто встречается оригинальный насос с артикульным номером 16100-49845. Силовые агрегаты с системой изменения фаз газораспределения VVTI комплектуются фирменной помпой 16100-49856. Насосы являются частично взаимозаменяемыми.

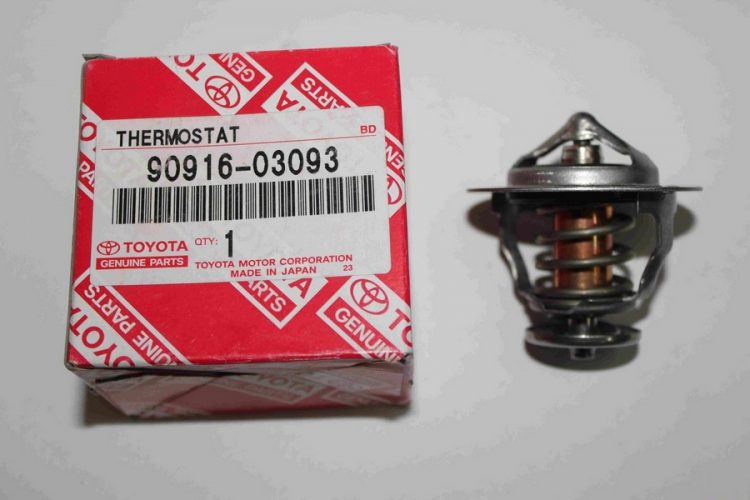

На двигателе 1JZ устанавливается оригинальный термостат 90916-03093. При его замене рекомендуется ставить новые резинки. Уплотнители имеют артикул 16325-62010 или 16325-88400. Во время монтажа важно избегать повреждения резинок. В противном случае существует риск появления утечки охлаждающей жидкости.

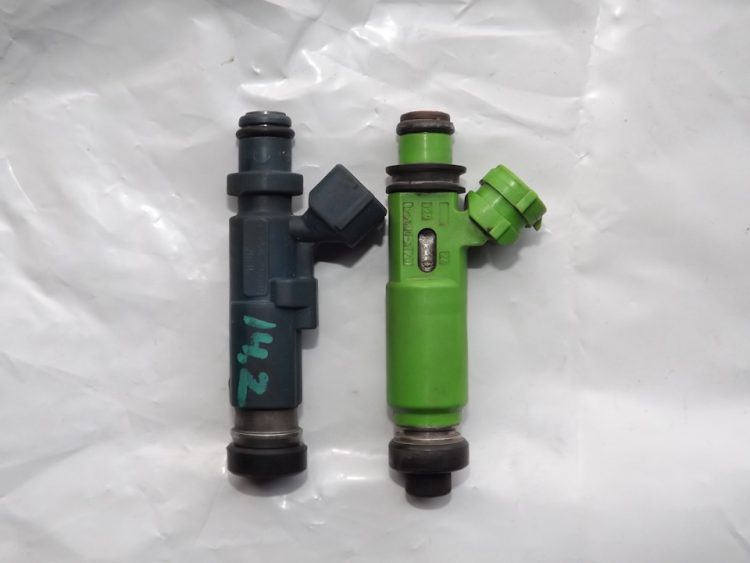

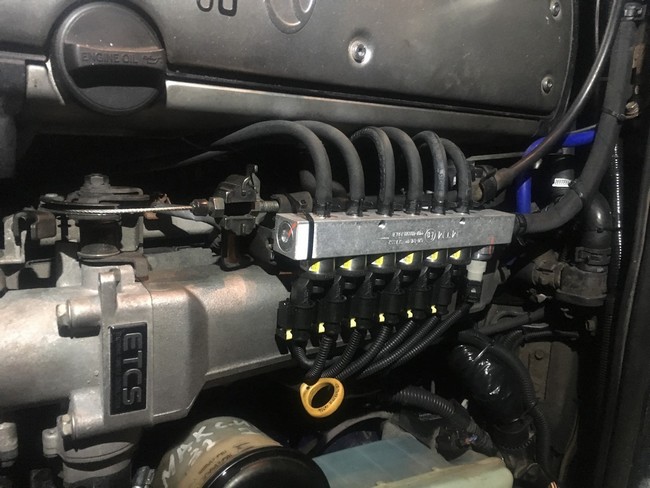

Форсунки и топливный насос

На ранних двигателях 1JZ применялись форсунки 23250-46010. С приходом системы изменения фаз газораспределения VVTI была снижена производительность распылителей. Это позволило повысить экономичность мотора. За счет улучшения факела распыла это не привело к падению мощности. Новые форсунки получили артикульный номер 23250-46080.

Для нормального впрыска бензина требуется топливный насос с производительностью 180 л/ч. Если горючего поступает меньше, то при пиковых нагрузках появляется бедная смесь. Это ведет к перегреву силового агрегата и может вызвать прогар поршней. В случае тюнинга рекомендуется ставить топливный насос с производительностью 280-300 л/ч.

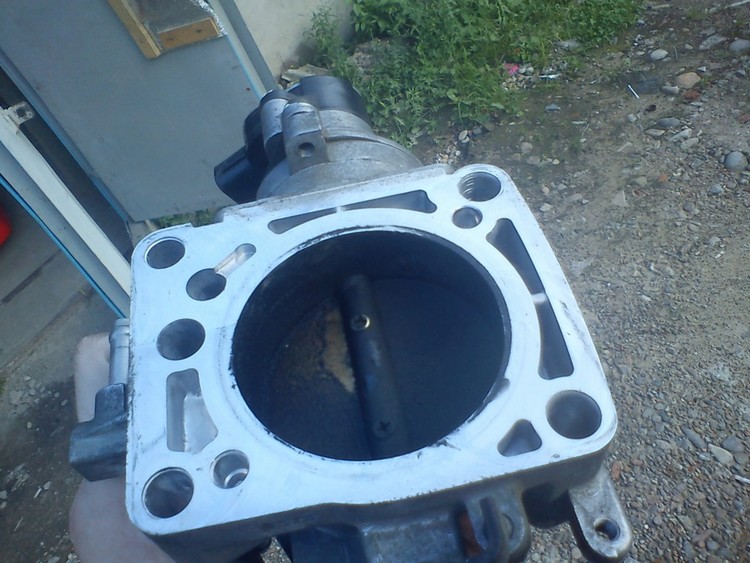

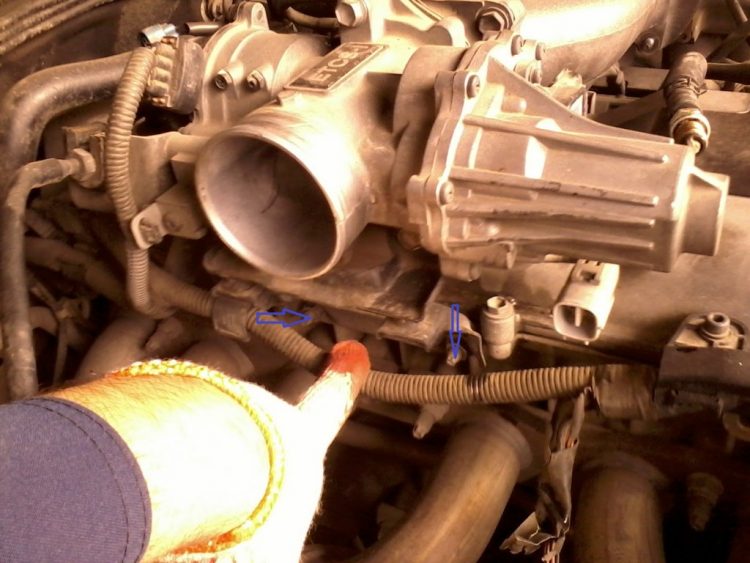

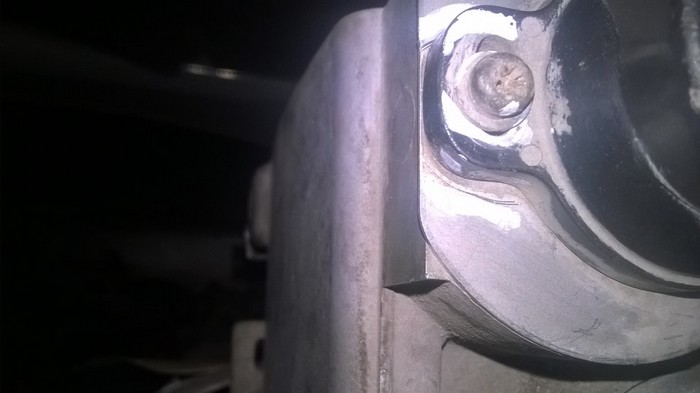

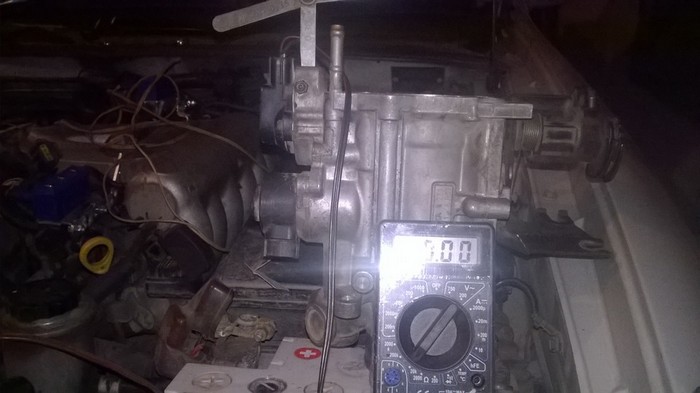

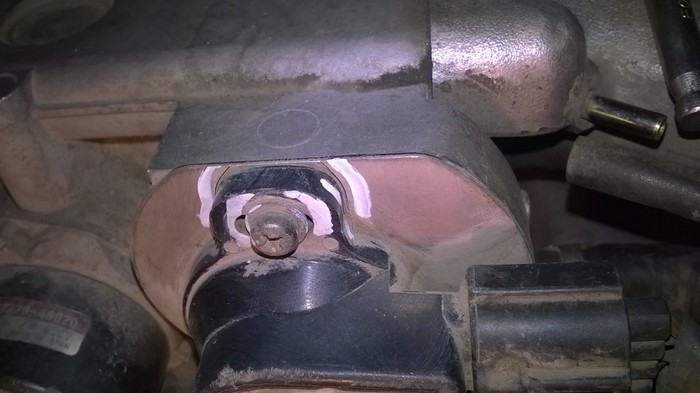

Дроссельная заслонка и клапан холостого хода

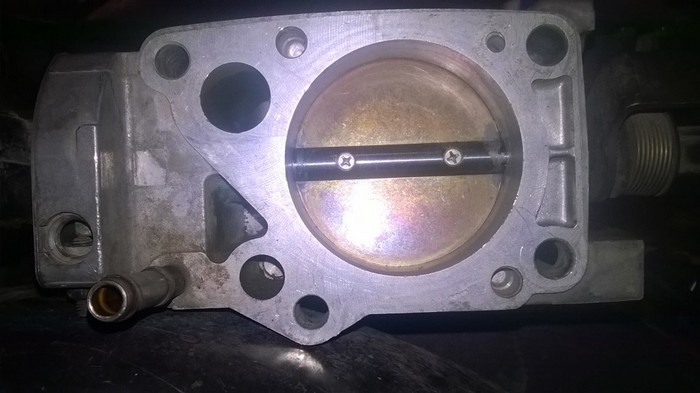

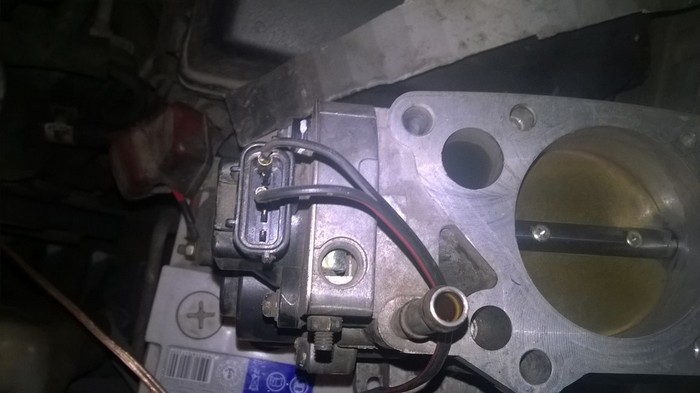

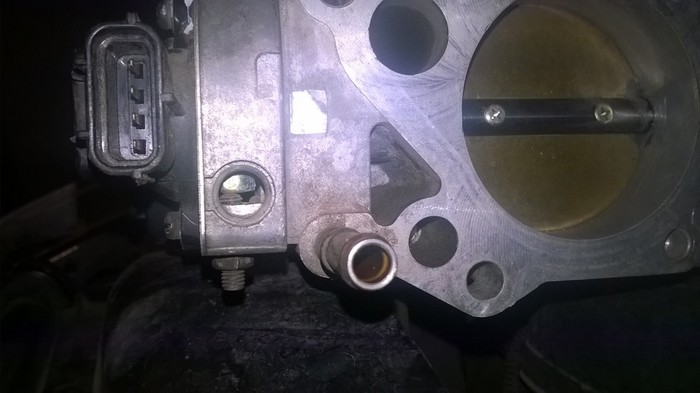

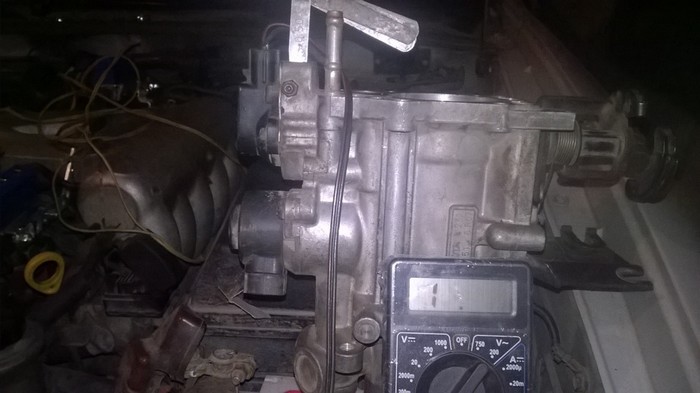

При появлении нестабильной работы двигателя и плавания оборотов коленчатого вала необходима чистка дроссельной заслонки. Для очистки рекомендуется использовать карбклинер. При выполнении мероприятия требуется демонтировать дроссельный узел с автомобиля. После чистки допускается нанесение небольшого количества смазки.

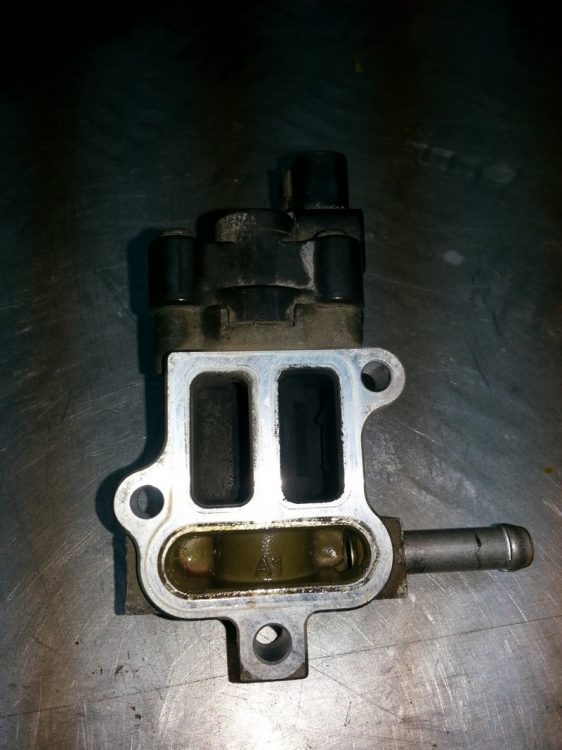

В дроссельном узле имеется клапан холостого хода. Ему также необходима периодическая чистка. В противном случае начинают плавать обороты холостого хода. Оригинальный клапан имеет артикульный номер 22270-46070.
